Zestaw do mikrofotografii lub makrofotografii stackowanej z obiektywem Nikkor Plan 4x/0.10 WD 30 i adapterem M42 do Nikon F

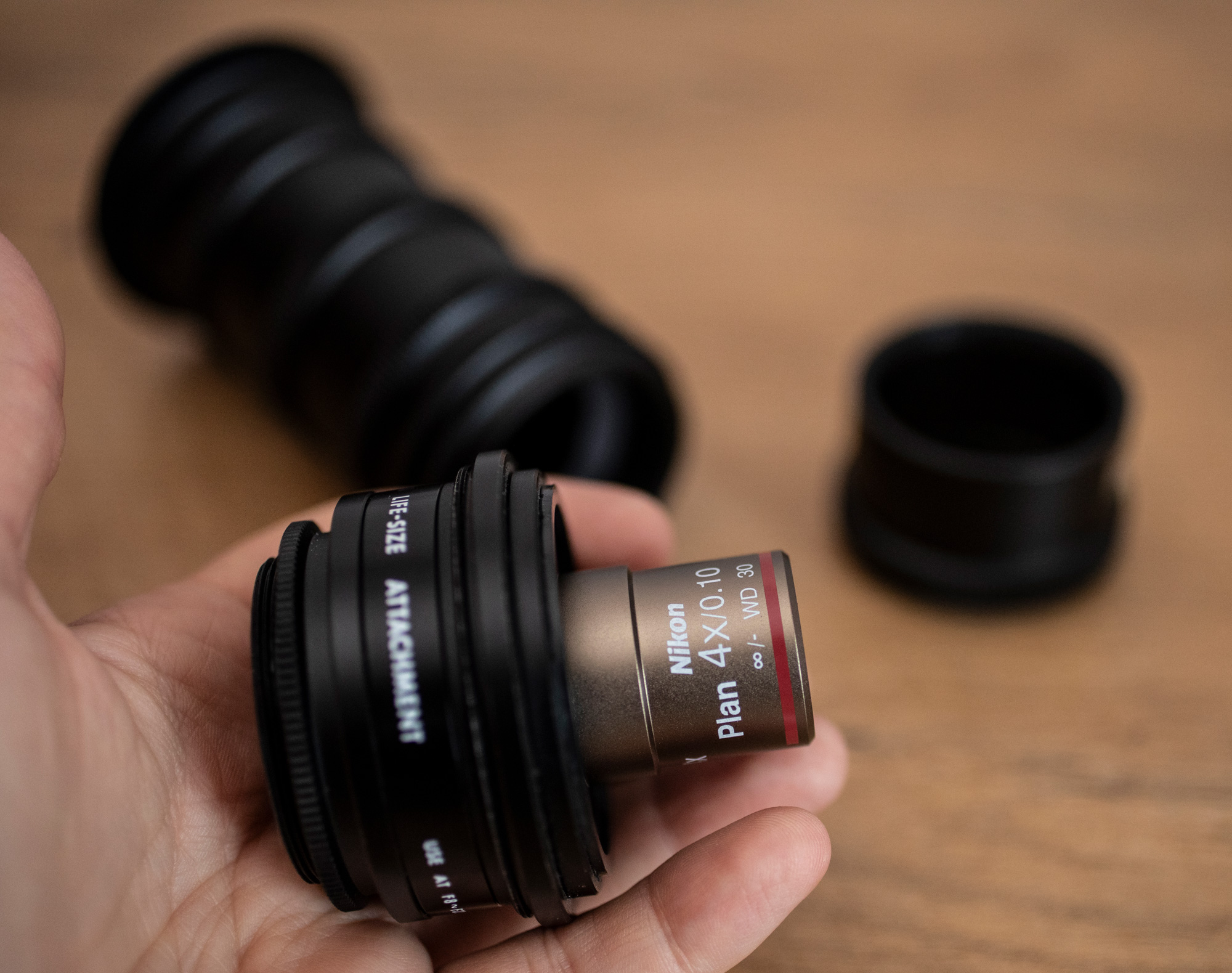

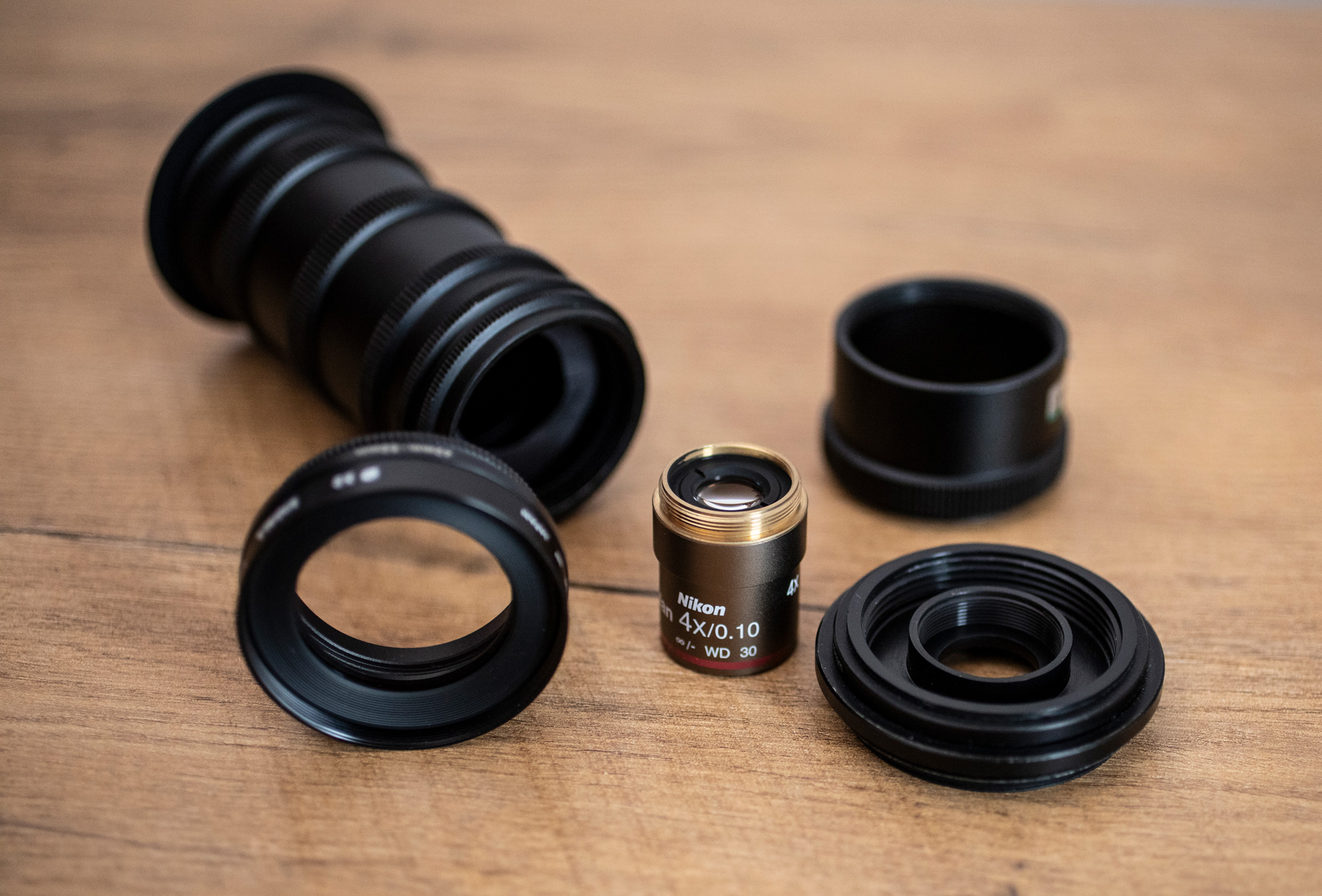

Przyjęliśmy bardzo fajny zestaw, którego moim zdaniem głównym zastosowaniem mogła być fotografia stackowana. Zestaw wygląda bardzo charakterystycznie jak na zastosowania stackowane. Wiele pierścieni, a na końcu zamocowany jest wysokiej klasy obiektyw mikroskopowy Nikkor Plan 4x/0.10 WD 30.

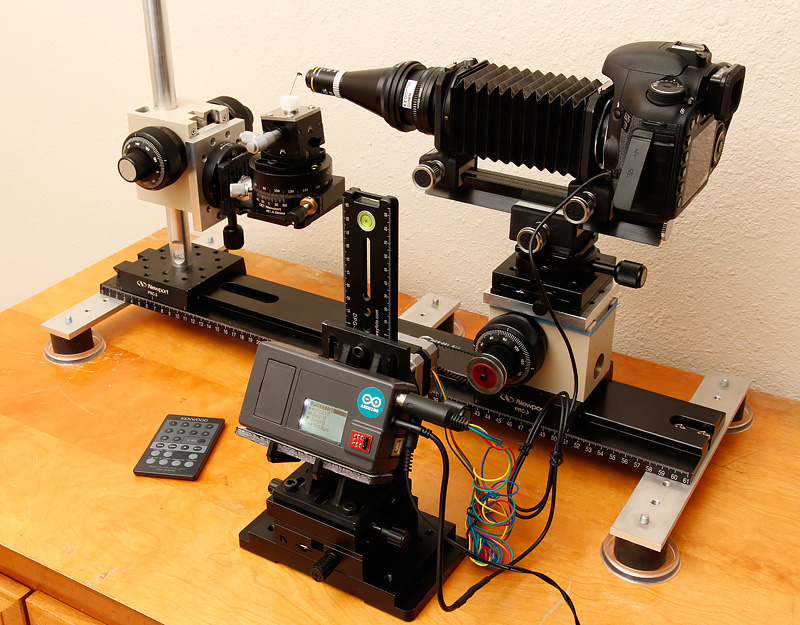

Z zestawu można korzystać w sposób klasyczny, po prostu konfigurując do pracy ręcznej, bądź można wykorzystać zestaw do urządzeń ze sterownikami. Poniżej przedstawiam jedno z wielu możliwych rozwiązań do jakich można zastosować wspomniany zestaw. Obraz przedstawia zupełnie inną konfigurację i inny obiektyw. Ale zasada zastosowania jest identyczna. Takiej machiny jeszcze nie mamy, ale już budujemy :).

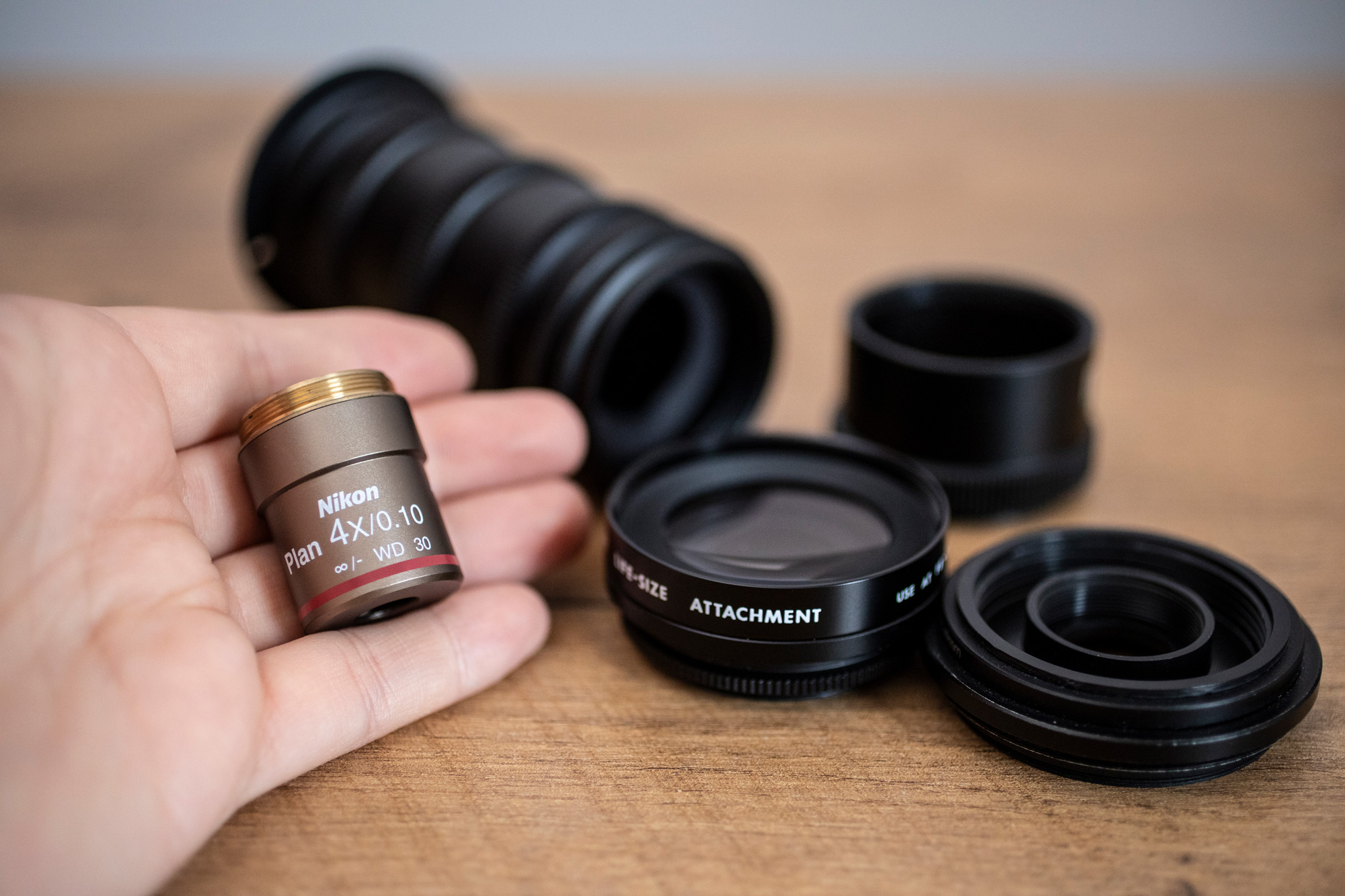

Nikkor Plan 4x/0.10 WD 30 Specyfikacja

Gwint obiektywu 25mm powinniśmy bez problemu wkręcić go na C-Mount, który ma średnicę cala 25,4mm.
Powiększenie 4x. Ale tylko samego obiektywu, bo cały zestaw daje ogromne powiększenie, które bardzo ciężko jest policzyć.

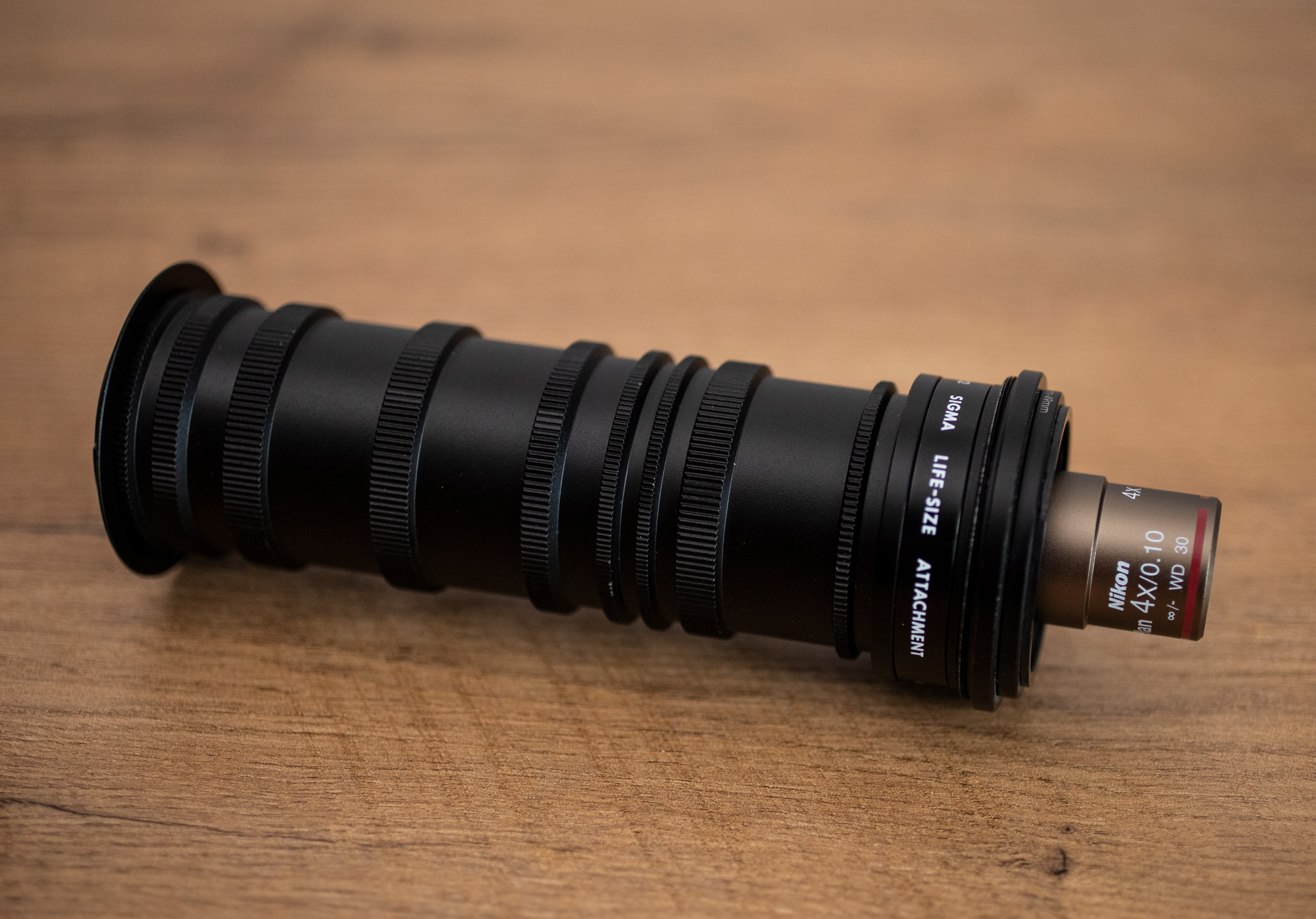

Kryje pełną klatkę, ale tylko w przypadku wykorzystania wszystkich pierścieni z zestawu. Jeśli założysz mniej pierścieni, nie będzie krył pełnej klatki. Ja robiłem zdjęcia na kilku pierścieniach, dołączonej soczewce najprawdopodobniej 4 dioptrie i na tym właśnie obiektywie podłączonym przez adapter M42 do Canon 5D Mark IV.

Jak fotografowało mi się na zestawie do mikrofotografii z obiektywem Nikkor Plan 4x/0.10 WD 30?

Po pierwsze ja wykorzystałem zestaw do fotografii ręcznej, ponieważ takiej machinerii sterowanej kontrolerem jeszcze nie mam. Odkręciłem adapter M42 na Nikon F i zastosowałem adapter M42 na Canon EF (bez potwierdzenia ostrości). Zestaw wykorzystywałem z aparatem Canon 5D Mark IV. Nie ustawiałem żadnych trybów APS-C, fotografowałem na pełnej klatce.
Fotografia na pełnym zestawie – czyli na dwóch kompletach pierścieni z ręki graniczy z cudem, otrzymujemy mikroskop, ale z ręki nie sposób utrzymać aparatu tak aby zrobić dobre zdjęcie. Dodatkowo na 2 kompletach pierścieni jest tak ciemno, że na ISO 4000 mamy czas 1/80 co jest niewystarczające do zrobienia satysfakcjonującej ostrej fotografii.
Fotografowałem na zestawie złożonym z 3 najmniejszych pierścieni, soczewki i mikroskopu, dawało mi to ogromne powiększenie, niestety obraz posiadał bardzo delikatną winietę, dlatego prezentowane zdjęcia będą lekko przycięte i zmniejszone do 2000 pikseli, ale efekt mikroskopowy jest. A Canon 5D Mark IV poradził sobie z tym znakomicie!
Ustawienia jakich używałem były zmienne, ale w dużej mierze to było ISO od 400 przy dobrym naświetleniu obiektu do ISO 2500, czas średnio 1/250 dawał mi możliwość z ręki zrobić całkiem ostry obiekt.

Galeria zdjęć zestawie do mikrofotografii z obiektywem Nikkor Plan 4x/0.10 WD 30

Zdjęcia zmniejszone do 2000px, w większości przykadrowane o winietę.
Fotografowałem na RAW, a następnie konwertowałem to do JPG.
Czasem użyłem suwaków, bo nie zawsze zdjęcia wychodziły tak jak chciałem.
W aparacie Canon 5D Mark IV wyłączone było wszelkie wsparcie w zakresie korekty softwarowej.
